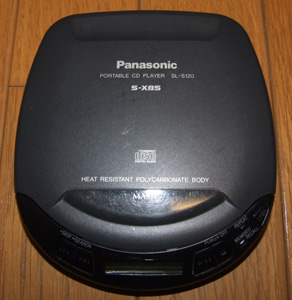

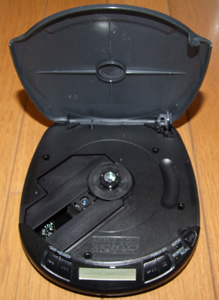

Panasonic SL-S120
設置2010/3/24
最終更新2010/3/24

出来る限り正確な情報を記載するよう努めていますが、誤りも有るかもしれません。それにより発生した全ての事について私は一切責任を負いません。ご了承ください。

主要諸元(取扱説明書より、一部追加。)
メーカー Panasonic CDR再生 - (再生可) 音飛び防止 無し
名称 SL-S120 CDRW再生 - (再生不可) 本体重量(実測)
発売 1997.2 出力端子 LINE
REMOTE/PHONE
音響効果 S-XBS、TRAIN
電源 A:RP-BP60等
B:AA*2
C:DC3.0V
再生対応規格 CD-DA
DAC 1bit アンプ アナログ
HP出力 9mW+9mW(16Ω)


サイト管理人・右京崇の勝手な意見

SL-S118zと同じような機種です。ちょうどこのあたりの機種はどれもコンパクトにまとまっているので好感が持てます。

単三使用で重量も軽くサイズもコンパクトなので、大変使いやすい機種のひとつだと思います。
このような機種がひとつあれば色々と便利でしょう。


その他、備考

パナソニックサポートページ SL-S120(メーカーサイト)

その他、他機種とのパーツ互換、コンデンサの詳しい役割など質問がありましたら答えられる範囲でお答えします。

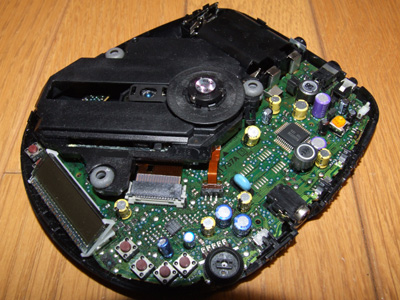

基板番号:RJB1757A 3(リビジョンやパーツ構成の異なるものがある場合があります。)

純正コンデンサは以下の表の通り。

番号耐圧、容量
C709,710 4V220uF(松下KA 青)
C13 6.3V47uF(三洋OSCON)
C14,507 6.3V220uF(ELNA 黄)
C19 10V22uF(松下KA 黒)
C402 10V33uF(三洋OSCON)
C27,204,401,610,713 10V47uF(ELNA 黄)
C605,606 16V10uF(松下KA 黒)
C711,712 16V10uF(松下KA 青)
C20 50V1uF(松下KA 黒)


基板番号:RJB1757A 4(リビジョンやパーツ構成の異なるものがある場合があります。)

純正コンデンサは以下の表の通り。

番号耐圧、容量
C709,710 4V220uF(松下KA 青)
C13 6.3V47uF(三洋OSCON)
C14,507 6.3V220uF(ELNA 黄)
C19 10V22uF(松下KA 黒)
C402 10V33uF(三洋OSCON)
C204,401,610,713 10V47uF(ELNA 黄)
C27 10V330uF(東信)
C605,606 16V10uF(松下KA 黒)
C711,712 16V10uF(松下KA 青)
C20 50V1uF(松下KA 黒)
