出来る限り正確な情報を記載するよう努めていますが、誤りも有るかもしれません。それにより発生した全ての事について私は一切責任を負いません。ご了承ください。

主要諸元(取扱説明書より、一部追加。)

メーカー	Panasonic	CDR再生	- (再生可)	音飛び防止	無し
名称	PZ-800	CDRW再生	- (再生不可)	本体重量(実測)
発売	1994-5.*	出力端子	LINE PHONE	音響効果	BBS
電源	A:AA*4 B:DC6.0V			再生対応規格	CD-DA
		DAC		アンプ	アナログ
		HP出力	mW+mW(16Ω)

サイト管理人:右京崇の勝手な意見

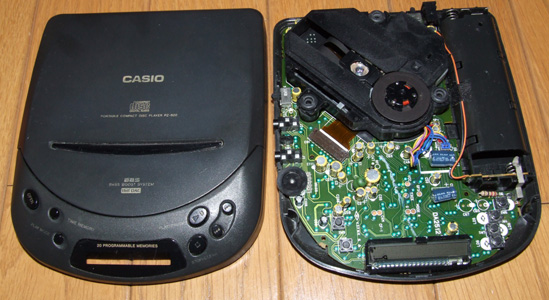

中身が殆どソニー製といって良いこの機種はSONYの特定機種とパーツに相互互換があります（確認済み）。
ちょうどSONYのD-22やD-202といったオールドハイビット機と殆ど変わらぬ傾向を持った素晴らしい音質が印象的な一台でした。
とにかく豊かな音が魅力的で、大きなヘッドフォンから小さなイヤフォンまで全く不自由なく重厚な音を堪能できました。

ただしホワイトノイズが大きめ（松下・SONY機より大きく、中国系PCDPよりは小さい程度。）なのでインピーダンスの低いイヤフォンなどではかなり気になる事もあります。 大型なうえ4AAということで携帯性は低いですが、音が素晴らしいのでよく持ち出すお気に入り機種の一つです。

その他、備考

他機種とのパーツ互換、コンデンサの詳しい役割など質問がありましたら答えられる範囲でお答えします。

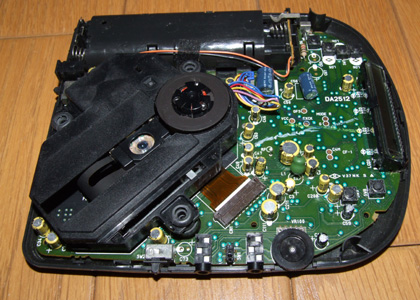

基板番号:2512-500-0-91 2512-500-1-91 2512-501-0-91（リビジョンやパーツ構成の違う個体が有ります。）

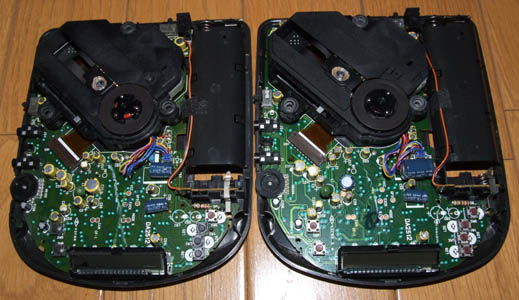

2512-500-1-91基板では下記の表両方の構成を確認しています。外から判定するのはシリアルから予測する以外不可能。

基板番号:2512-500-0-91 2512-500-1-91
純正コンデンサは以下の表の通り。

番号	耐圧、容量
C59,108	6.3V22uF(日本ケミコン 5mm高)
C208	6.3V22uF(ELNA 黄)
C62	6.3V33uF(ELNA 黄)
C39,46,49,50,63	6.3V47uF(ELNA 黄)
C2,28,34,51,58,72	6.3V100uF(ELNA 黄)
C111,211	6.3V220uF(ELNA 黄)
C41,56	6.3V330uF(ELNA 黄)
C38	10V100uF(ELNA 黄)
C57	10V1000uF(ELNA 紺)
C1	16V10uF(ELNA 黄)
C3	50V1uF(ELNA 黄)
C47	50V4.7uF(ELNA 黄)

基板番号:2512-500-1-91 2512-501-0-91
純正コンデンサは以下の表の通り。

番号	耐圧、容量
C59,108	6.3V22uF(日本ケミコン 5mm高)
C208	6.3V22uF(ELNA 黄)
C62	6.3V33uF(ELNA 黄)
C39,46,49,50,63	6.3V47uF(ELNA 黄)
C2,28,34,51,58,72	6.3V100uF(ELNA 黄)
C111,211	6.3V220uF(ELNA 黄)
C41	6.3V330uF(ELNA 黄)
C56	6.3V330uF(ELNA 紺)
C38	10V100uF(ELNA 黄)
C57	10V470uF(ELNA 紺)
C1	16V10uF(ELNA 黄)
C3	50V1uF(ELNA 黄)
C47	50V4.7uF(ELNA 黄)
