主要諸元(取扱説明書より、一部追加。)
メーカー | Panasonic | CDR再生 | - (再生可) | 音飛び防止 | 無し |
名称 | SL-S140 | CDRW再生 | - (再生不可) | 本体重量(実測) | |
発売 | 1996.2 | 出力端子 | LINE REMOTE/PHONE |
音響効果 | S-XBS |
電源 | A:RP-BP60等 B:AA*2 C:DC4.5V |
再生対応規格 | CD-DA | ||
DAC | 1bitMASH | アンプ | アナログ | ||
HP出力 | 9mW+9mW(16Ω) |
サイト管理人・右京崇の勝手な意見
SL-Sシリーズのなかでも特に小型軽量ぶりが際立つ機種です。しかし寸詰まりみたいなデザインがいただけませんね。のっぺりしすぎというか、もう少し何とかならなかったのかと言いたくなる程です。
上位機種のSL-S270は蓋のデザインのお陰でのっぺり感は無くなってますが、正方形に近い形状の所為で寸詰まり感は無くなっていません。
シンプルなベーシック機種ですが、デザイン以外には特に問題がなく、スッキリとした音質が印象的です。
その他、備考
パナソニックサポートページ SL-S140(メーカーサイト)
その他、他機種とのパーツ互換、コンデンサの詳しい役割など質問がありましたら答えられる範囲でお答えします。

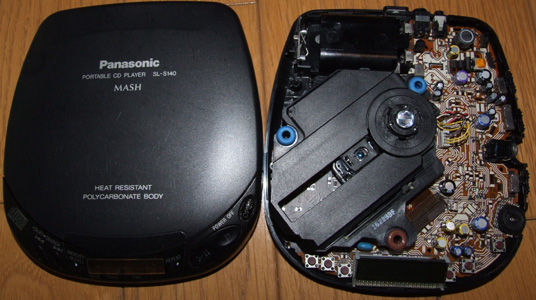

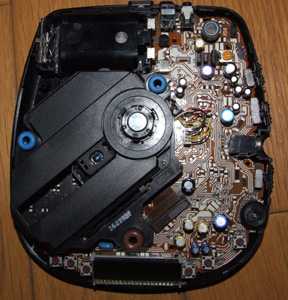

基板番号:RJB1577A 1 2 (リビジョンの違うものがあります。)
純正コンデンサは以下の表の通り。C605,606がLINEカップリング、C709,710がHPカップリング。
番号 | 耐圧、容量 |
C709,710 | 4V220uF(松下KA 青) |
C14,507 | 4V220uF(松下KA 黒) |
C13 | 6.3V47uF(三洋OSCON) |
C19 | 10V22uF(松下KA 黒) |
C27,204,610,713 | 10V47uF(ELNA 黄) |
C711,712 | 16V10uF(松下KA 青) |
C605,606 | 16V10uF(松下KA 黒) |
C20 | 25V4.7uF(松下KA 黒) |
C25,26 | 50V1uF BP(松下KA 黒) |
